شمسی اختتام کلیمپ

فکسڈ اجزاء: کلیمپ باڈی اور بولٹ کے ہم آہنگی کے ذریعے ، فوٹو وولٹک ماڈیولز کا اختتام سپورٹ کی گائیڈ ریلوں پر مضبوطی سے بند ہوجاتا ہے ، جس سے ماڈیولز اور بیرونی بوجھ (جیسے ہوا اور برف ، ہوا کا دباؤ) کے خود وزن میں توازن ہوتا ہے۔

بفرنگ پروٹیکشن: کچھ اختتامی کلیمپ ربڑ یا سلیکون گسکیٹ سے لیس ہیں ، جو جزو کے فریم اور دھات کے کلیمپ جسم کے مابین براہ راست رگڑ کو کم کرسکتے ہیں ، فریم کو کھرچنے سے روک سکتے ہیں ، اور ایک ہی وقت میں درجہ حرارت میں تبدیلیوں کی وجہ سے تھرمل توسیع اور سنکچن کے تناؤ کو ختم کرسکتے ہیں۔

موافقت اور ایڈجسٹمنٹ: شمسی پینل اینڈ کلیمپوں کی مختلف وضاحتیں مختلف موٹائی (عام طور پر 20-50 ملی میٹر) اور مختلف فریم اقسام (جیسے ایلومینیم کھوٹ ، فائبر گلاس کو کمک پلاسٹک) کے مختلف موٹائی کے ماڈیول کے مطابق ڈھال سکتی ہیں۔

اینڈ ریل کلیمپ وسیع پیمانے پر منظرناموں میں استعمال ہوتا ہے جیسے زمینی ماونٹڈ فوٹو وولٹک پاور اسٹیشنوں ، چھتوں سے تقسیم شدہ فوٹو وولٹک نظام ، اور فوٹو وولٹک پردے کی دیواریں۔ یہ خاص طور پر فلیٹ لیس یا مائل تنصیب کے ڈھانچے کے لئے موزوں ہے جہاں اجزاء کے پہلو کو طے کرنے کی ضرورت ہے۔ یہ فوٹو وولٹک سپورٹ سسٹم میں ایک ناگزیر معاون فکسنگ جزو ہے۔

اختتامی کلیمپ کو چار اقسام میں تقسیم کیا گیا ہے:

1. ڈورنری اینڈ کلیمپ Bolt بولٹ ایڈجسٹمنٹ کو متعدد موٹائی کے اجزاء کے مطابق ڈھال لیا جاتا ہے ، جس سے تصریح کے اختلافات کا لچکدار جواب ہوتا ہے۔
2. ایڈجسٹ ایبل اینڈ کلیمپ Bolt بولٹ ایڈجسٹمنٹ کو متعدد موٹائی کے اجزاء کے مطابق ڈھال لیا جاتا ہے ، جس سے تصریح کے اختلافات کا لچکدار جواب ہوتا ہے۔

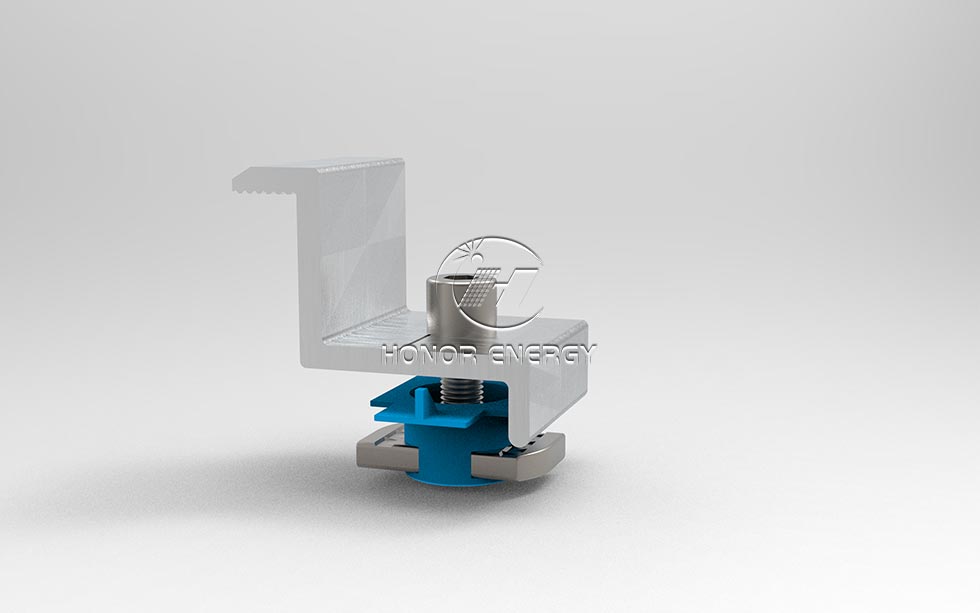

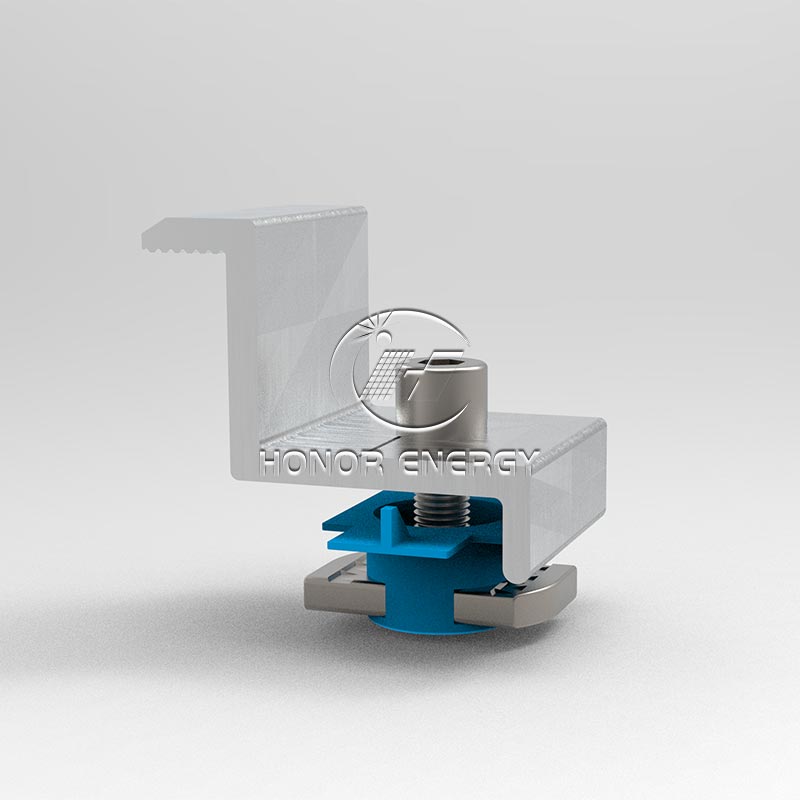

3. پلاسٹک ونگ اینڈ کلیمپ plastic پلاسٹک کے فلانگس اور گسکیٹ کے ساتھ ، یہ سکریچ مزاحم ہے ، تناؤ کو کم کرنے اور فریم کو حفاظت کرتا ہے۔
4. ریپڈ اینڈ کلیمپ ： اسنیپ آن/سلاٹ ڈیزائن ٹول فری فوری انسٹالیشن کو قابل بناتا ہے اور بڑے پیمانے پر تعمیر کو تیز کرتا ہے۔

فائدہ

1. ماڈل کی مکمل رینج کا احاطہ کیا گیا: ایڈجسٹ ، معیاری ، پلاسٹک ونگ ، اور فوری ماڈل دستیاب ہیں ، جو 20 سے 55 ملی میٹر تک کے اجزاء کے ساتھ مطابقت رکھتے ہیں ، سکریچ مزاحمت اور فوری تنصیب کے لئے تمام ضروریات کو پورا کرتے ہیں۔
2. ڈیٹیلز بونس پوائنٹس: پلاسٹک ونگ ماڈل میں ایک ڈبل بفر حفاظتی فریم کی خصوصیات ہے ، ایڈجسٹ ماڈل بالکل ٹھیک ٹھیک ہے ، بلیک ماڈل میں مناظر کا ایک دھندلا امتزاج ہے ، اور 100،000 سائیکلوں کے بعد استحکام کے لئے فوری انسٹالیشن اسنیپ آن کا تجربہ کیا گیا ہے۔
3. ذہن کی ضمانت: IEC سرٹیفیکیشن + 12 سالہ وارنٹی ، کم نقصان اور ذہنی سکون کے ساتھ بلک خریداری

تنصیب کی ہدایات

تنصیب سے پہلے

چیک کریں کہ ماڈل شمسی اینڈ کلیمپ (20-55 ملی میٹر) کی موٹائی سے مماثل ہے ، اور تنصیب کی سطح پر تیل کے داغ اور دھول صاف کریں۔

تنصیب کا طریقہ کار

پوزیشننگ: جزو کے پہلو اور گائیڈ ریل کے درمیان کلیمپ جسم کو مرکز کریں ، اور کناروں کو سیدھ کریں۔
پری فکسنگ: ہلکی قوت کو لاگو کرنے اور اجزاء کی سطح کو لگانے کے لئے بولٹ کو دستی طور پر سخت کریں۔
سخت کرنا: بغیر کسی ڈھیلے کے سخت فٹ کو یقینی بنانے کے لئے 8-12n · m پر سخت کرنے کے لئے ٹارک رنچ کا استعمال کریں۔

خصوصی ایڈیشن نوٹ

پلاسٹک ونگ اینڈ کلیمپ: پلاسٹک کا فلج جزو کے کنارے کے ساتھ مکمل طور پر لائن میں ہونا چاہئے۔
ریپڈ اینڈ کلیمپ: کارڈ سلاٹ میں دھکیلنے کے بعد ، بکسوا کو دبائیں جب تک کہ یہ "کلک" کے ساتھ تالے نہ لگے ، اور پھر آہستہ سے دبائیں جب تک کہ کوئی نقل مکانی نہ ہو۔
