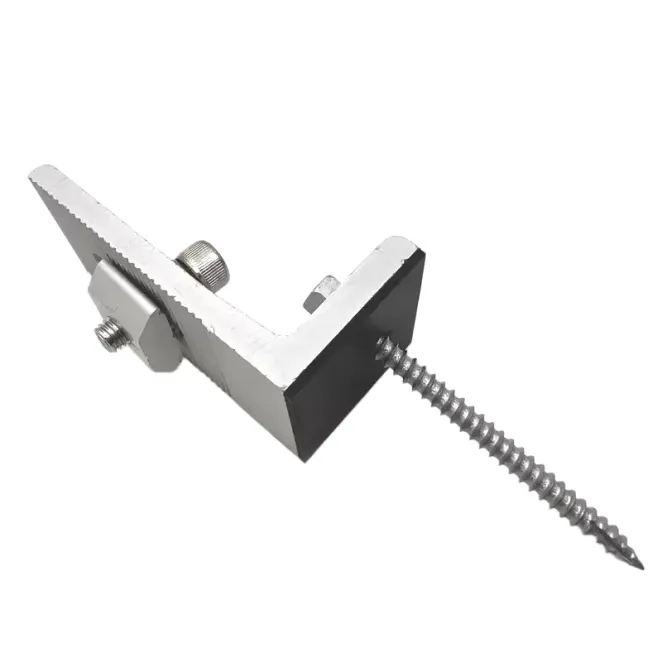

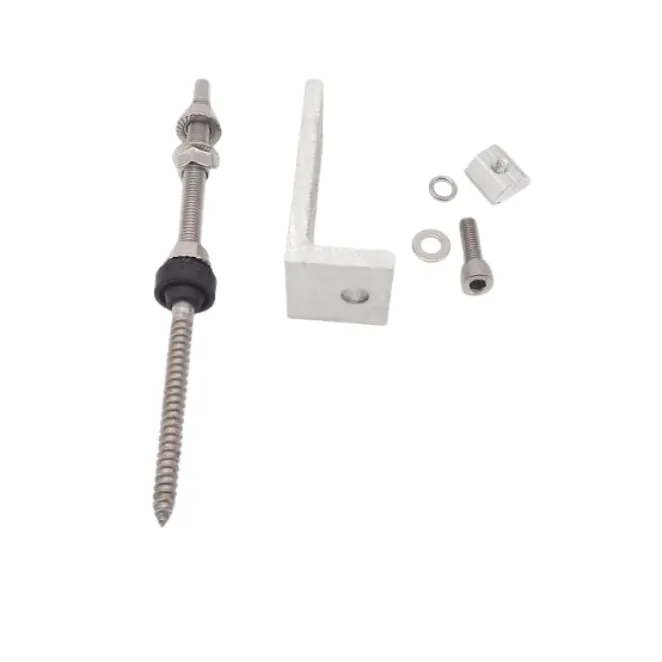

سولر ماؤنٹنگ ایل فٹ

ہم سالوں سے سولر ماؤنٹنگ کے کاروبار میں ہیں، اور یہاں Xiamen Honor Energy میں۔ سولر ماؤنٹنگ ایل فٹ کی سطح کو آکسیڈیشن مزاحمت اور بیرونی استحکام کو بہتر بنانے کے لیے انوڈائزنگ کے ساتھ علاج کیا جاتا ہے۔ اس کے کمپیکٹ L کے سائز کے ڈھانچے کے ساتھ، PV L پاؤں شمسی ریلوں اور معاون ڈھانچے کے درمیان ایک مستحکم رابطہ فراہم کرتا ہے۔ یہ عام سولر ماؤنٹنگ ریلوں کے ساتھ مطابقت رکھتا ہے، جس میں 41×41 ملی میٹر اور 41×62 ملی میٹر پروفائلز شامل ہیں، اور یہ دھاتی چھتوں کے نظام، کنکریٹ کی چھت کی تنصیبات، اور زمین پر نصب سولر ماؤنٹنگ ڈھانچے میں وسیع پیمانے پر استعمال ہوتا ہے۔

شمسی توانائی سے بڑھتے ہوئے ایل فٹ کا ڈھانچہ

PV L پاؤں ایک دائیں زاویہ والا بریکٹ ہے جو شمسی توانائی سے بڑھنے والے نظاموں میں فوٹو وولٹک ریلوں کو معاون ڈھانچے سے جوڑنے کے لیے استعمال ہوتا ہے۔ یہ مکینیکل بوجھ کو سولر ماڈیولز اور ریلوں سے چھت یا فاؤنڈیشن تک منتقل کرتا ہے۔

عام بوجھ کا راستہ ہے:

سولر ماڈیول → ریل → ایل فٹ → چھت کا ڈھانچہ / فاؤنڈیشن

افقی بنیاد معاون سطح پر طے کی گئی ہے، جبکہ عمودی حصہ بولٹ کے ذریعے سولر ریل کے ساتھ جڑتا ہے۔ سلاٹڈ ڈیزائن تنصیب کے دوران پوزیشننگ ایڈجسٹمنٹ کی اجازت دیتا ہے، ریل کی سیدھ میں بہتری اور چھت کے مختلف حالات کے ساتھ مطابقت رکھتا ہے۔

مواد اور سطح کا علاج

6005-T5 ایلومینیم کھوٹ

سولر ماؤنٹنگ ایل فٹ بنیادی طور پر 6005-T5 ایلومینیم الائے سے تیار کیے گئے ہیں، جو طاقت، ہلکے وزن کے ڈیزائن اور سنکنرن مزاحمت کا توازن پیش کرتے ہیں۔

اینوڈائزڈ سطح ایک حفاظتی آکسائیڈ پرت بناتی ہے جو نمی، آکسیکرن اور بیرونی ماحولیاتی نمائش کے خلاف مزاحمت کو بہتر بناتی ہے۔ ساحلی یا انتہائی corrosive ماحول میں ایپلی کیشنز کے لیے، سٹینلیس سٹیل کے متبادل کو پروجیکٹ کی ضروریات کے مطابق منتخب کیا جا سکتا ہے۔

مصنوعات کی خصوصیات

سایڈست کنکشن ڈیزائن

مربوط سلاٹ ڈیزائن L فٹ اور سولر ریل کے درمیان لچکدار پوزیشننگ کی اجازت دیتا ہے، مختلف بڑھتے ہوئے ڈھانچے میں سیدھ کو برقرار رکھنے میں مدد کرتا ہے۔

ہلکا پھلکا ایلومینیم کی تعمیر

فوٹوولٹک ماؤنٹنگ ایپلی کیشنز کے لیے درکار مکینیکل طاقت کو برقرار رکھتے ہوئے ایلومینیم کھوٹ کا ڈھانچہ اجزاء کا وزن کم کرتا ہے۔ یہ اسے بڑے پیمانے پر شمسی منصوبوں کے لیے موزوں بناتا ہے جہاں اجزاء کا وزن اور تنصیب کی کارکردگی اہم تحفظات ہیں۔

ریل مطابقت

شمسی توانائی سے بڑھتے ہوئے ایل فٹ عام طور پر استعمال ہونے والے پی وی ریل پروفائلز کے ساتھ مطابقت رکھتے ہیں، بشمول:

· 41×41 ملی میٹر ایلومینیم ریل

· 41×62 ملی میٹر ایلومینیم ریلز

· اپنی مرضی کے مطابق ریل سسٹم

کارکردگی کی خصوصیات

ساختی لوڈ سپورٹ

سولر ماؤنٹنگ ایل فٹ کی لوڈ کی کارکردگی کا انحصار میٹریل گریڈ، موٹائی، طول و عرض، فکسنگ کا طریقہ اور سسٹم ڈیزائن پر ہوتا ہے۔

L فٹ کا استعمال کرتے ہوئے عام PV ماؤنٹنگ سسٹم 60 m/s تک ہوا کی رفتار اور 1.4-1.5 kN/m² کے ارد گرد برف کے بوجھ کے ساتھ ایپلی کیشنز کے لیے ڈیزائن کیے گئے ہیں۔ اصل کارکردگی کا انحصار پروجیکٹ کے مخصوص ساختی حسابات اور ماحولیاتی حالات پر ہوتا ہے۔

سنکنرن مزاحمت

اینوڈائزڈ ایلومینیم اور سٹینلیس سٹیل فاسٹنرز کا امتزاج طویل مدتی آؤٹ ڈور فوٹوولٹک ایپلی کیشنز کے لیے سنکنرن مزاحمت فراہم کرتا ہے۔ مناسب مواد کا انتخاب ماحولیاتی نمائش اور دھات کی مطابقت کے مسائل کی وجہ سے سنکنرن کے خطرات کو کم کرنے میں مدد کرتا ہے۔

مینوفیکچرنگ کا عمل

سولر ماؤنٹنگ ایل فٹ کو اسٹیمپنگ، ایکسٹروژن پروسیسنگ، اور سی این سی مشیننگ سمیت عمل کے ذریعے تیار کیا جاتا ہے۔

معیاری اعلی حجم کی پیداوار کے لیے، سٹیمپنگ مسلسل طول و عرض اور موثر مینوفیکچرنگ فراہم کرتی ہے۔ CNC مشینی کو اپنی مرضی کے مطابق ڈیزائن، خصوصی طول و عرض اور کم حجم کی ضروریات کے لیے استعمال کیا جاتا ہے۔

مینوفیکچرنگ کے معیار پر توجہ مرکوز ہے:

· جہتی درستگی

· سلاٹ اور سوراخ کی درستگی

· سطحی علاج کی مستقل مزاجی

· ساختی سالمیت

انوڈائزنگ عمل سختی، سنکنرن مزاحمت، اور موسم کی مزاحمت کو بڑھا کر ایلومینیم کے اجزاء کی سطح کی کارکردگی کو بہتر بناتا ہے۔

ایپلی کیشنز

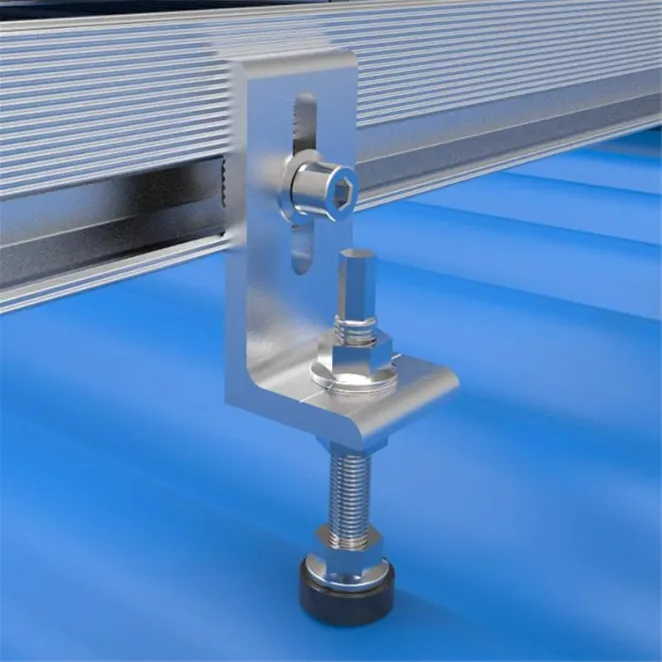

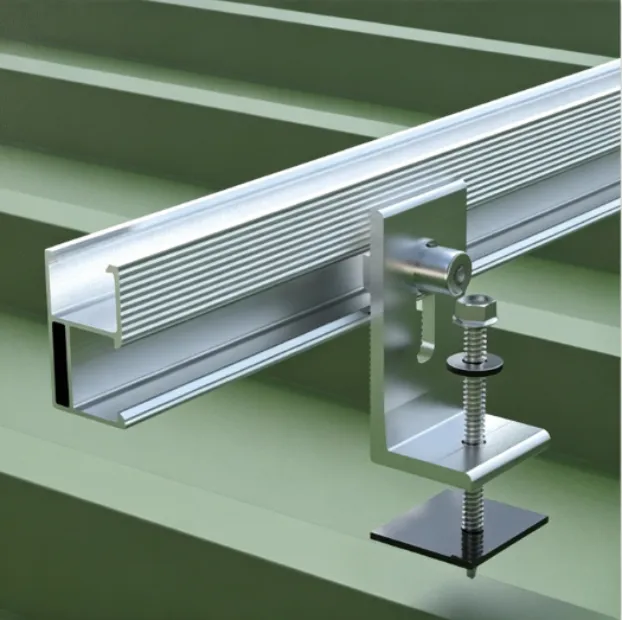

دھاتی چھت شمسی نظام

شمسی توانائی سے بڑھتے ہوئے L فٹ بڑے پیمانے پر trapezoidal اور نالیدار دھاتی چھتوں پر استعمال ہوتے ہیں۔ ان کا کمپیکٹ ڈھانچہ PV ریلوں کو مناسب فاسٹنرز کا استعمال کرتے ہوئے چھت کو سہارا دینے والے ڈھانچے سے براہ راست منسلک ہونے دیتا ہے۔

کھڑے سیون چھت کے نظام

کھڑی سیون چھتوں کے لیے، ایل فٹ کو چھت کے کلیمپ کے ساتھ جوڑا جا سکتا ہے تاکہ چھت کی سطح کو براہ راست گھسائے بغیر ریل کنکشن فراہم کیا جا سکے۔

کنکریٹ چھت کے نظام

کنکریٹ کی چھتوں پر، پی وی ریلوں کو جوڑنے اور سولر ماڈیولز کو سپورٹ کرنے کے لیے ایل فٹ کو مناسب ماؤنٹنگ بیسز یا اینکرز کے ساتھ نصب کیا جا سکتا ہے۔

زمین پر نصب سولر سٹرکچرز

Solar Mounting L-Fot کو زمین پر نصب شمسی نظاموں میں بھی استعمال کیا جا سکتا ہے جہاں ایڈجسٹ ریل کنکشن اور کمپیکٹ ماونٹنگ اجزاء کی ضرورت ہوتی ہے۔

سولر ماؤنٹنگ ایل فٹ کو کیسے منتخب کریں۔

مواد کا انتخاب

معیاری فوٹوولٹک ایپلی کیشنز کے لیے، انوڈائزڈ ٹریٹمنٹ کے ساتھ 6005-T5 ایلومینیم الائے کو عام طور پر اس کی طاقت سے وزن کے تناسب اور سنکنرن مزاحمت کی وجہ سے منتخب کیا جاتا ہے۔

ساحلی علاقوں، صنعتی ماحول، یا زیادہ سنکنرن کی نمائش والے مقامات کے لیے، سٹینلیس سٹیل یا دیگر سنکنرن مزاحم مواد کا انتخاب کیا جا سکتا ہے۔

موٹائی کا انتخاب

حتمی موٹائی کا انتخاب سسٹم لوڈ کی ضروریات، چھت کے حالات اور بڑھتے ہوئے ڈیزائن کے مطابق کیا جانا چاہیے۔

طول و عرض کا انتخاب

L پاؤں کے طول و عرض شمسی ریل کے نظام اور تنصیب کے ڈھانچے سے مماثل ہونا چاہیے۔ اہم پیرامیٹرز میں بنیادی سائز، عمودی اونچائی، سلاٹ پوزیشن، اور بڑھتے ہوئے سوراخ کا ڈیزائن شامل ہیں۔

اپنی مرضی کے مطابق طول و عرض مختلف شمسی بڑھتے ہوئے ڈھانچے کے مطابق تیار کیے جا سکتے ہیں۔

فوری انتخاب گائیڈ

اکثر پوچھے گئے سوالات

Q1. سولر ماؤنٹنگ ایل فٹ کیا ہے؟

سولر ماؤنٹنگ ایل فٹ ایک ایل کے سائز کا ایلومینیم بریکٹ ہے جو پی وی ریلوں کو چھت کے ڈھانچے یا بڑھتی ہوئی بنیادوں سے جوڑنے کے لیے استعمال ہوتا ہے۔ یہ سولر ماؤنٹنگ سسٹم میں کنکشن کے کلیدی جزو کے طور پر کام کرتا ہے۔

Q2. پی وی ایل فٹ کے لیے کون سا مواد استعمال کیا جاتا ہے؟

زیادہ تر PV L فٹ 6005-T5 ایلومینیم مرکب سے بنائے جاتے ہیں کیونکہ اس کی میکانکی طاقت، ہلکے وزن کی خصوصیات، اور سنکنرن مزاحمت ہوتی ہے۔

Q3. ایل فٹ کہاں استعمال ہوتے ہیں؟

سولر ماؤنٹنگ L-foot عام طور پر دھاتی چھت کے نظام، کنکریٹ کی چھت کی شمسی تنصیبات، زمین پر نصب PV ڈھانچے، اور تجارتی فوٹوولٹک پروجیکٹس میں استعمال ہوتے ہیں۔

Q4. کیا سولر ماؤنٹنگ ایل فٹ کو اپنی مرضی کے مطابق بنایا جا سکتا ہے؟

جی ہاں طول و عرض، موٹائی، سلاٹ ڈیزائن، سطح کا علاج، اور کنکشن کے طریقوں کو مختلف شمسی توانائی سے بڑھتے ہوئے ڈھانچے کے مطابق اپنی مرضی کے مطابق کیا جا سکتا ہے.

Q5. ایلومینیم ایل فٹ کی متوقع سروس لائف کیا ہے؟

جب مناسب مواد، سطح کے علاج، اور ہم آہنگ بڑھتے ہوئے اجزاء کے ساتھ مناسب طریقے سے منتخب کیا جاتا ہے، تو انوڈائزڈ ایلومینیم ایل فٹ فوٹو وولٹک نظام کی طویل مدتی آپریٹنگ ضروریات کو پورا کر سکتا ہے۔

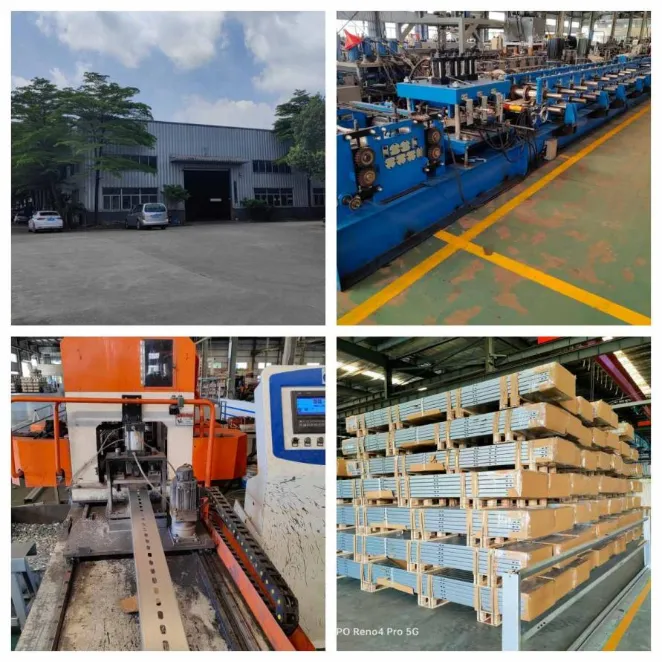

فیکٹری اور کوالٹی کنٹرول

Xiamen Honor Energy کنٹرول شدہ مینوفیکچرنگ کے عمل کے ذریعے شمسی توانائی سے بڑھنے والی اشیاء تیار کرتی ہے، بشمول خام مال کی جانچ، تشکیل یا مشینی، سطح کا علاج، اور حتمی معیار کی تصدیق۔

کوالٹی کنٹرول مواد کی مستقل مزاجی، جہتی درستگی، سطح کے علاج کے معیار، اور مصنوعات کی کارکردگی پر مرکوز ہے۔

پیکیجنگ کے اختیارات میں نقل و حمل کے دوران اجزاء کی حفاظت کے لیے لکڑی کے پیلیٹ اور اسٹیل پیلیٹ برآمد کرنا شامل ہے۔

سرٹیفیکیشنز

Xiamen Honor Energy شمسی توانائی سے بڑھتے ہوئے اجزاء کی پیداوار کے لیے کوالٹی مینجمنٹ کے معیارات کی پیروی کرتی ہے، بشمول:

· ISO 9001 کوالٹی مینجمنٹ سسٹم

CE سے متعلقہ تعمیل کے تقاضے

JIS معیاری حوالہ جات
