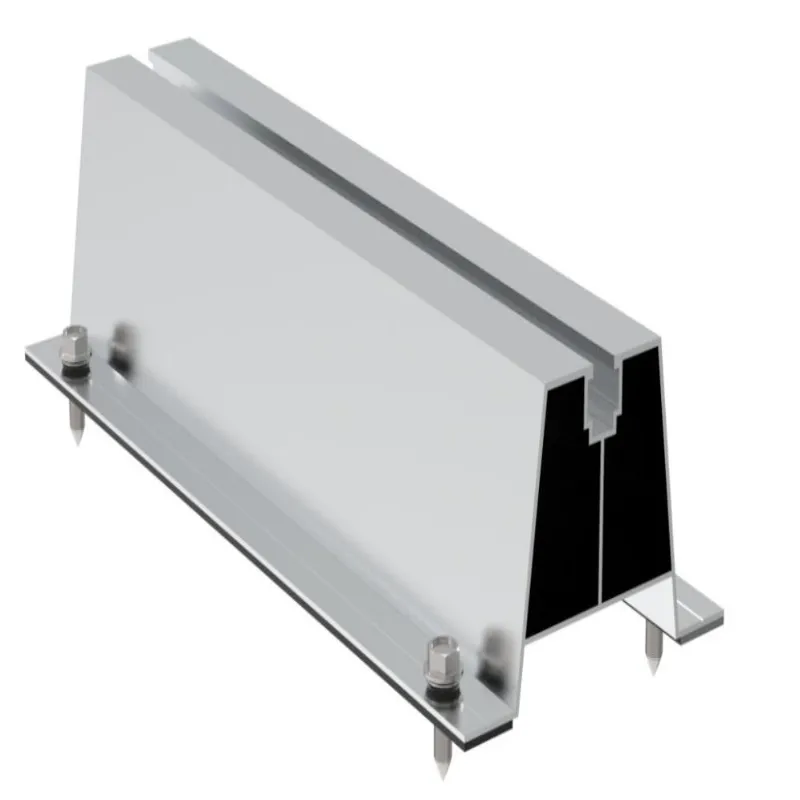

U70 ایلومینیم سولر ماؤنٹنگ ریل

ہول سیل پروکیورمنٹ کے لیے Xiamen Honor Energy کی U70 ایلومینیم سولر ماؤنٹنگ ریلز۔ یہ ساحلی نمک کے اسپرے ماحول، برساتی علاقوں، زیادہ درجہ حرارت والے علاقوں، اور ٹھنڈ سے متاثرہ مقامات پر قابل اعتماد کارکردگی پیش کرتا ہے۔ تاہم، یہ شدید کیمیائی سنکنرن والی جگہوں کے لیے موزوں نہیں ہے جب تک کہ اضافی حفاظتی علاج کا اطلاق نہ کیا جائے۔ U70 ماڈل کے علاوہ، ہم متبادل قسمیں بھی فراہم کرتے ہیں، بشمول U30 اور U50۔ مزید برآں، ہم آپ کی حقیقی دنیا پر سائٹ کے حالات کی بنیاد پر پیشہ ورانہ تکنیکی تجاویز پیش کرنے کے قابل ہیں۔

مصنوعات کی وضاحتیں

فوائد

لاگت سے موثر منی ریل ڈیزائن ایلومینیم کی کھپت اور چھت کا بوجھ کم کرتا ہے۔

سائٹ پر تیز تنصیب بڑے تجارتی چھتوں کے منصوبوں کے لیے مزدوری کے اخراجات کو بچاتی ہے۔

واٹر پروف EPDM گسکیٹ کے ساتھ، trapezoidal/corrugated دھات کی چھتوں کے لیے بہترین فٹ۔

اعلی طاقت 6005 T5 ایلومینیم مرکب، اچھی ہوا اور برف بوجھ کی کارکردگی۔

یونیورسل ٹی سلاٹ، زیادہ تر PV کلیمپ اور سولر ماڈیولز کے ساتھ مطابقت رکھتا ہے۔

مختصر لمبائی کا پروفائل، پیکنگ اور نقل و حمل کے لیے آسان، کم اخترتی کا خطرہ۔

U70 ایلومینیم سولر ماؤنٹنگ ریل کو کیسے انسٹال کریں۔

مرحلہ 1: دھات کی چھت کے نیچے purlins کا پتہ لگائیں اور ڈرلنگ پوزیشنوں کو نشان زد کریں۔ پیچ کو نہ صرف چھت کی چادر پر بلکہ purlins پر باندھنا چاہیے۔

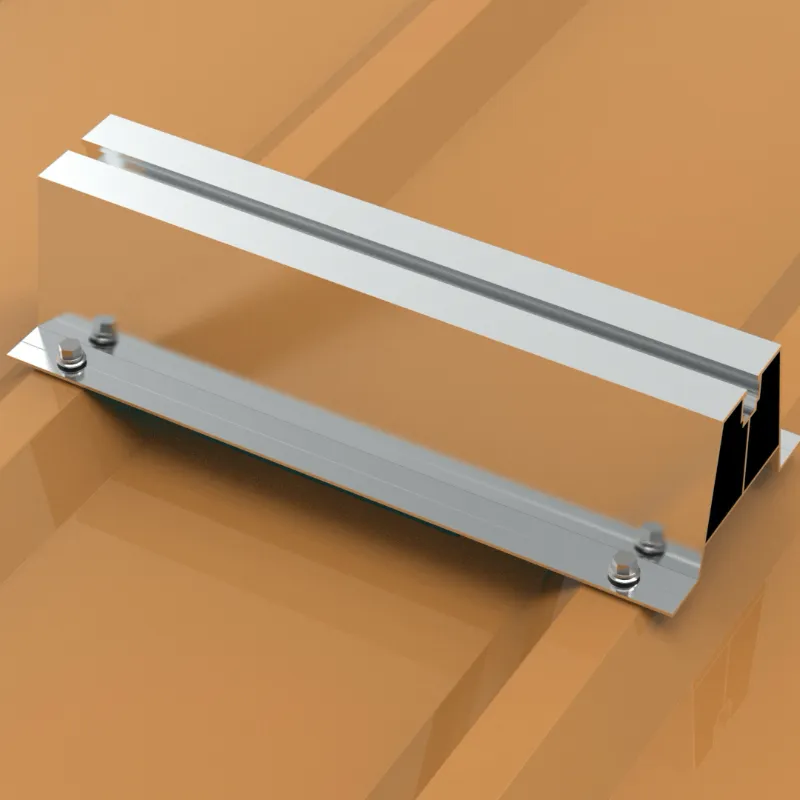

مرحلہ 2: U70 ریل کو نشان زدہ پوزیشن میں رکھیں۔ EPDM واٹر پروف گاسکیٹ کے ساتھ خود ڈرلنگ اسکرو کے ساتھ چھت کے پرلن کو باندھیں۔ مطلوبہ ٹارک تک سخت کریں۔

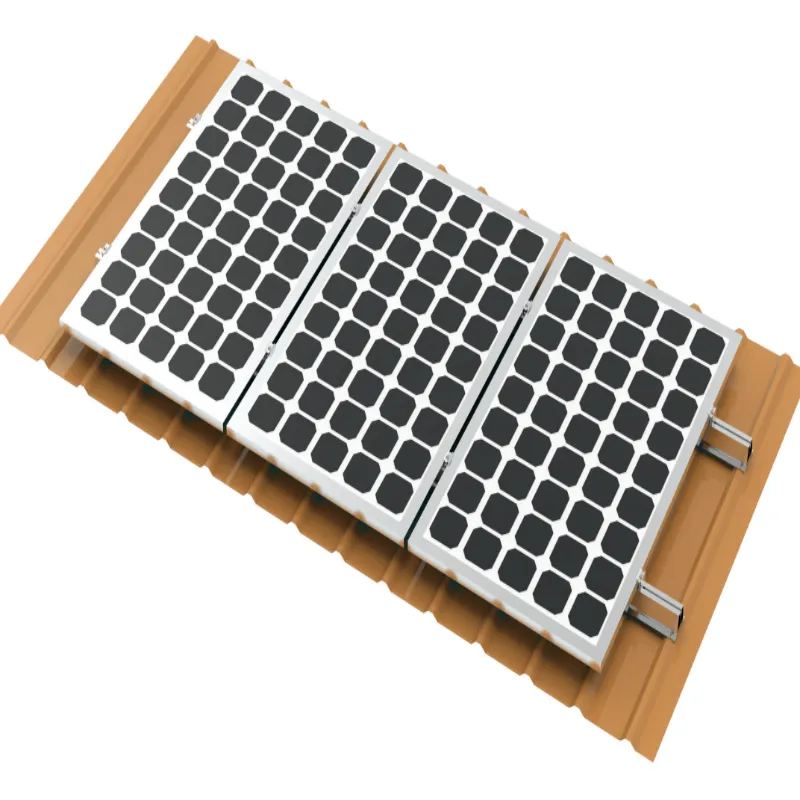

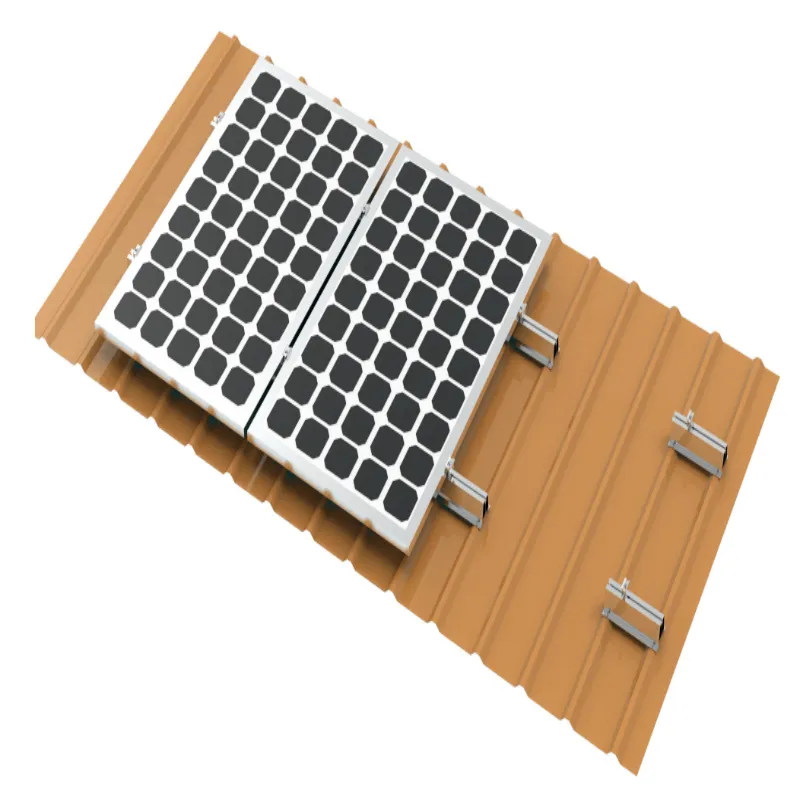

مرحلہ 3: شمسی ماڈیول کے طول و عرض کے مطابق متعدد U70 ریلوں کو ترتیب دیں۔ یقینی بنائیں کہ ہر ماڈیول کونے کو ریل کی مدد حاصل ہے۔ PV ماڈیولز U70 ریلوں کے اوپر رکھیں۔

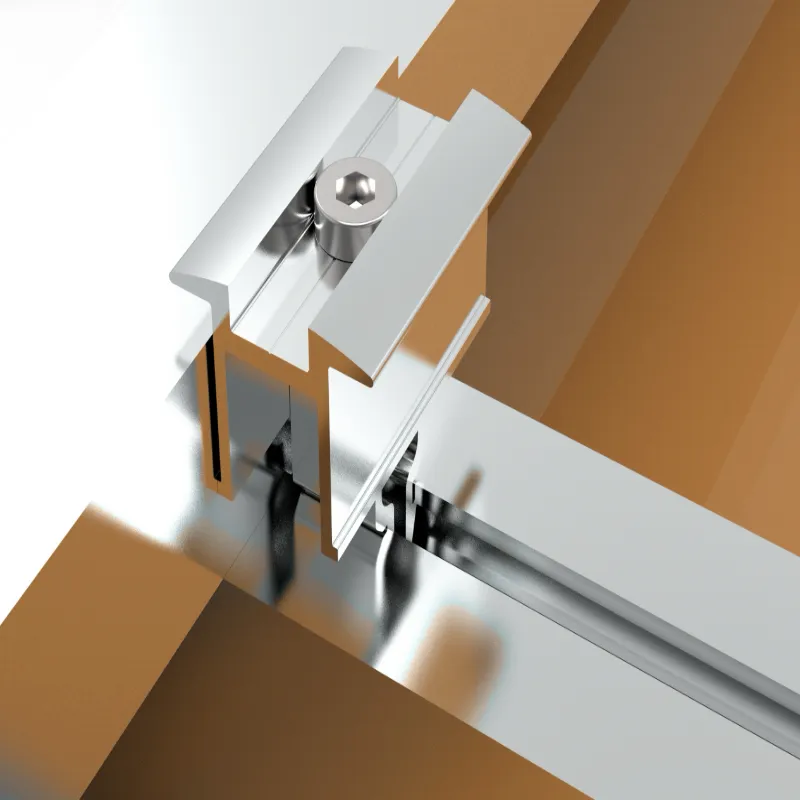

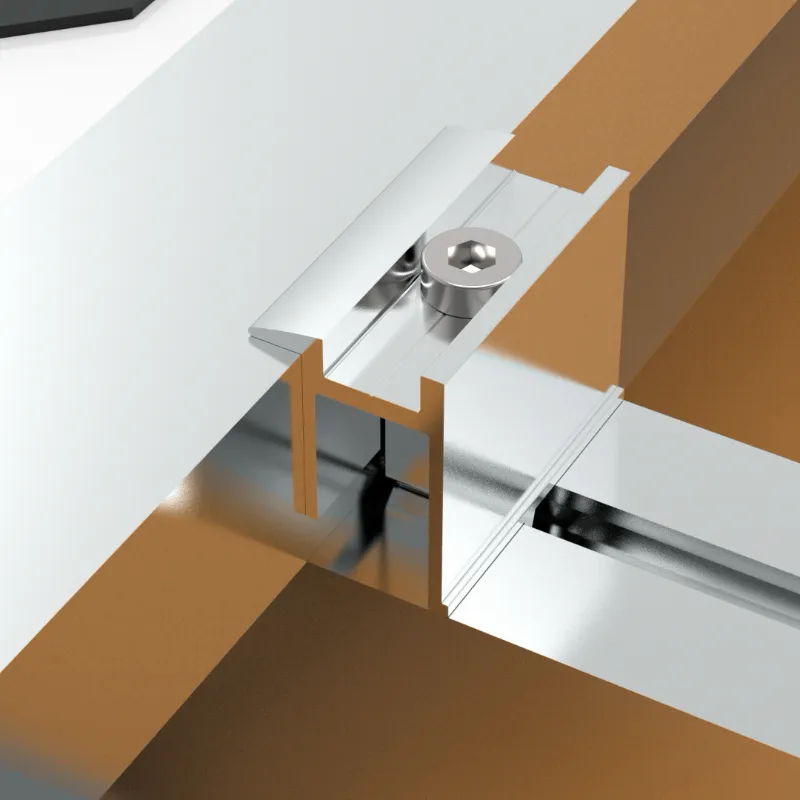

مرحلہ 4: فوری انسٹال اینڈ کلیمپس اور مڈ کلیمپس انسٹال کریں، اور ماڈیول فریموں کو مضبوطی سے پکڑنے کے لیے مخصوص ٹارک پر سخت کریں۔

مرحلہ 5: تمام اسکرو ٹارک اور گسکیٹ کی سالمیت کو دو بار چیک کریں۔ تنصیب مکمل.

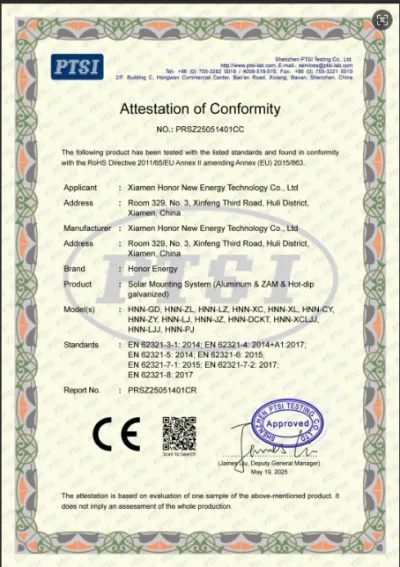

سرٹیفیکیشن

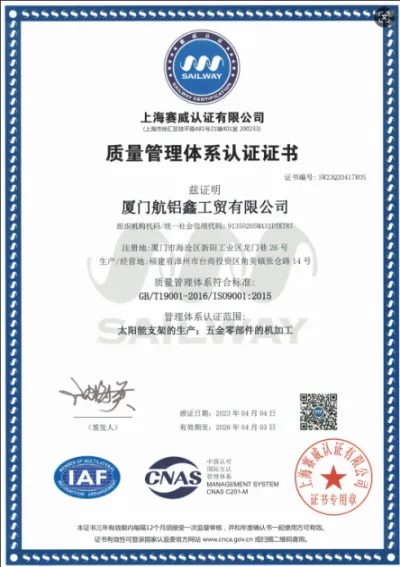

ہماری U70 ایلومینیم سولر پینل ریل کوالٹی مینجمنٹ کے تحت تیار کی گئی ہیں اور ISO9001 معیار کے مطابق ہیں۔

جہاز باہر ہے۔

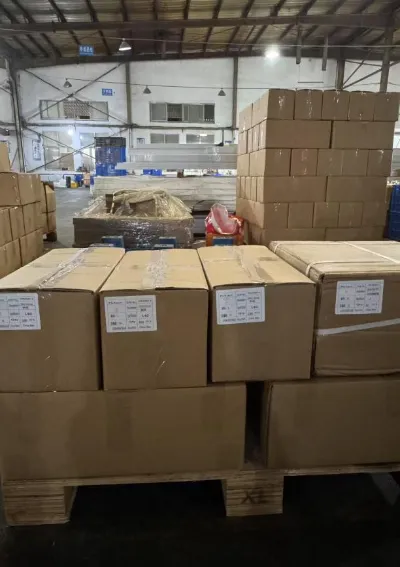

یو قسم کی منی ریلوں کی مختصر لمبائی کی وجہ سے، انہیں کارٹنوں میں پیک کیا جاتا ہے اور سامان کو صاف رکھنے اور ٹرانزٹ کے دوران خرابی کو روکنے کے لیے لکڑی کے پیلیٹ پر محفوظ کیا جاتا ہے۔

اکثر پوچھے گئے سوالات

Q1: یہ U-شکل والی منی ریل کس قسم کی چھت کے لیے موزوں ہے؟

A: یہ بنیادی طور پر trapezoidal اور نالیدار دھاتی چھتوں کے لیے ڈیزائن کیا گیا ہے۔ سکرو کو چھت کے پرلن پر باندھنا ضروری ہے۔ پتلی چادروں کے لیے بغیر purlins یا کنکریٹ کی فلیٹ چھتوں کے لیے موزوں نہیں۔

Q2: ریل کون سا مواد اور سطح ختم کرتی ہے؟

A: anodized سطح کے علاج کے ساتھ 6005 T5 ایلومینیم مرکب، طویل مدتی بیرونی استعمال کے لیے اچھی سنکنرن مزاحمت کی خاصیت۔

Q3: وارنٹی مدت کیا ہے؟

A: ریلوں کے لئے 10 سالہ مواد کی وارنٹی۔ تنصیب کی وجہ سے نقصان اور انسان ساختہ نقصان کو خارج کرتا ہے۔

Q4: کیا تنصیب کے دوران ویلڈنگ کی ضرورت ہے؟

A: کوئی ویلڈنگ کی ضرورت نہیں ہے. سیلف ڈرلنگ اسکرو کے ساتھ ریلوں کو محفوظ کریں اور پی وی ماڈیولز کو ٹی بولٹ اور کلیمپ کے ساتھ باندھیں۔ تمام کنکشن بولٹ آن ہیں۔

Q5: کیا توسیع کے لیے ریلوں کو الگ کرنے کی ضرورت ہے؟

A: اسپلائس کنیکٹر کی ضرورت نہیں ہے۔ شارٹ سیکشن منی ریلز کے طور پر، انہیں براہ راست سولر ماڈیولز کے ہر کونے کے نیچے رکھا جائے گا۔

Q6: پیکنگ کا طریقہ کیا ہے؟ A: ریلوں کو کارٹنوں میں پیک کیا جاتا ہے اور اسے لکڑی کے پیلیٹوں پر محفوظ کیا جاتا ہے تاکہ ٹرانزٹ کے دوران صاف ستھرا اور خرابی سے بچا جا سکے۔

Q7: کون سے سولر پی وی ماڈیول مطابقت رکھتے ہیں؟

A: 30-45 ملی میٹر فریم کی اونچائی کے ساتھ زیادہ تر مین اسٹریم PV ماڈیولز کے ساتھ مطابقت رکھتا ہے، اسی مڈ کلیمپس اور اینڈ کلیمپس کے ساتھ مماثل ہے۔

Q8: کیا اس کی ونڈ لوڈ کارکردگی قابل اعتماد ہے؟

A: ونڈ لوڈ کی کارکردگی purlin کی ترتیب اور سکرو پوزیشن پر منحصر ہے۔ پیچ کو صرف چھت کی چادروں پر لگانے کے بجائے اسٹیل کے پرلنس پر لگانا چاہیے۔ مقامی ونڈ لوڈ کی ضروریات کو پورا کرنے کے لیے ڈیزائن کردہ وقفہ کاری کے مطابق تعمیر کریں۔

Q9: کیا آپ ریلوں کو کسٹمر کی مخصوص لمبائی میں کاٹ سکتے ہیں؟

A: اپنی مرضی کے مطابق کٹنگ سروس دستیاب ہے، جس کی لمبائی ±2 ملی میٹر ہے۔ براہ کرم ہمیں اپنے مطلوبہ جہتوں سے آگاہ کریں۔
