مڈ کلیمپس اور اینڈ کلیمپس

آئیے ایماندار بنیں — جب لوگ پی وی ماؤنٹنگ سسٹم کے بارے میں بات کرتے ہیں، تو تمام توجہ ریلوں، پوسٹوں، بنیادوں پر جاتی ہے۔ لیکن وہ حصے جو اصل میں سولر پینلز کو اپنی جگہ پر رکھتے ہیں وہ کلیمپس ہیں۔وسط clamps اور اختتام clamps. Xiamen Honor Energy میں، ہم ایک چیز جاننے کے لیے کافی عرصے سے اس کاروبار میں ہیں: اگر آپ کے کلیمپ ناکام ہوجاتے ہیں، تو آپ کی پوری صف مشکل میں ہے۔

مڈ کلیمپ اور اینڈ کلیمپس بالکل کیا ہیں، اور آپ کو دونوں کی ضرورت کیوں ہے؟

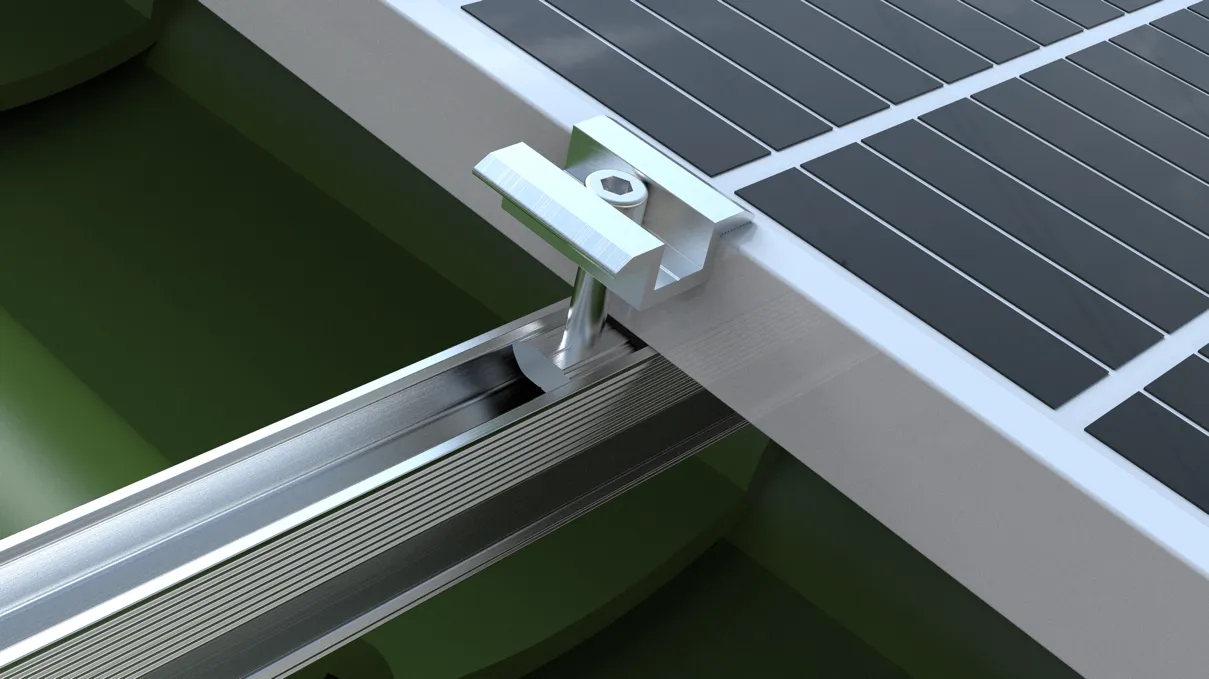

سچ میں، وہ دونوں ایک ہی بنیادی کام کرتے ہیں: سولر پینلز کو پٹریوں پر نیچے رکھنا۔ لیکن جہاں وہ بیٹھتے ہیں سب فرق پڑتا ہے۔ مڈ کلیمپ دو پینلز کے درمیان جاتے ہیں۔

اس کی تصویر بنائیں — آپ کے پاس ایک پینل بائیں طرف اور ایک دائیں طرف ہے، اور ایک درمیانی کلیمپ دائیں گیپ میں بیٹھا ہے، دونوں کے کنارے کو ایک ہی وقت میں پکڑتا ہے۔ یہ وقفہ کو برابر رکھتا ہے، پینلز کو سیدھ سے باہر نکلنے سے روکتا ہے، اور ہر چیز کو نیچے کی ریل سے تنگ کر دیتا ہے۔ ہر پینل کو ان میں سے دو کی ضرورت ہوتی ہے—ہر طرف ایک۔ اینڈ کلیمپس بک اینڈز ہیں۔ وہ ہر قطار کے بالکل شروع اور بالکل آخر میں جاتے ہیں، صرف پہلے اور آخری پینل کے بیرونی کنارے کو پکڑتے ہیں۔ ان کا کام ہوا کے ٹکرانے پر پوری قطار کو ایک طرف پھسلنے سے روکنا ہے۔ ان کے بغیر، پینلز کی وہ قطار وقت کے ساتھ ساتھ آہستہ آہستہ کام کرے گی۔ تو سادہ الفاظ میں: مڈ کلیمپس جڑتے ہیں، اور اینڈ کلیمپ ٹوپی۔ دونوں کا استعمال کریں، ورنہ آپ کی صف زیادہ دیر تک ساتھ نہیں رہے گی۔ اینڈ کلیمپ (جسے سائیڈ کلیمپ یا ایج کلیمپ بھی کہا جاتا ہے) پینلز کی ہر قطار کے بیرونی کناروں پر نصب ہوتے ہیں۔ ہر سرے کے کلیمپ میں صرف ایک ماڈیول کا بیرونی کنارہ ہوتا ہے، جو ایک "کیپ" کے طور پر کام کرتا ہے تاکہ تیز ہواؤں یا کمپن کے تحت پوری قطار کو ایک طرف منتقل ہونے سے روکا جا سکے۔ اینڈ کلیمپ کو مڈ کلیمپس کے مقابلے میں زیادہ محتاط ڈیزائن کی ضرورت ہوتی ہے کیونکہ وہ صرف ایک پینل کو گرفت میں رکھتے ہیں — بوجھ کے نیچے، اگر وہ صحیح طریقے سے انجنیئر نہ ہوں تو وہ فریم کو گھماتے یا پھسل جاتے ہیں۔ آسان الفاظ میں: درمیانی کلیمپ پینل کے درمیان کنکشن کو سنبھالتے ہیں، اور اختتامی کلیمپ کناروں کو ہینڈل کرتے ہیں۔ آپ کو انفرادی پینلز کی قطار کو ایک واحد، ٹھوس ڈھانچے میں تبدیل کرنے کے لیے دونوں کی ضرورت ہے۔

وضاحتیں

مارکیٹ میں زیادہ تر پینلز کے ساتھ ہم آہنگ ہمارے مڈ کلیمپ اور اینڈ کلیمپ زیادہ سے زیادہ مطابقت کے لیے بنائے گئے ہیں۔ مین اسٹریم پی وی ماڈیولز میں فریم کی موٹائی 30 ملی میٹر سے لے کر 50 ملی میٹر تک ہوتی ہے، اور ہماری پروڈکٹس عملی طور پر ان سب کا احاطہ کرتی ہیں۔ معیاری مڈ کلیمپ سائز (ماڈیول موٹائی): 30mm / 33mm / 35mm / 38mm / 40mm / 45mm / 50mm سٹینڈرڈ اینڈ کلیمپ سائز (ماڈیول فریم اونچائی): 35mm / 40mm / 45mm / 50mm کلیمپ کی لمبائی: معیاری 40mm، 50mm، 60mm دستیاب لمبائی اپنی مرضی کے مطابق دستیاب ہے۔ پینل اسپیسنگ (مڈ کلیمپ): 20 ملی میٹر، 26 ملی میٹر، 28 ملی میٹر، وغیرہ۔ ہم ایڈجسٹ مڈ کلیمپ اور ایڈجسٹ ایبل اینڈ کلیمپ بھی پیش کرتے ہیں جو ایک ماڈل میں 30/34/38/42 ملی میٹر یا 35/40/45/50 ملی میٹر کا احاطہ کرتے ہیں۔ آپ کے گودام میں کم SKUs، نوکری کی جگہ پر کم سر درد۔

مواد اور ختم

ایلومینیم باڈی، سٹینلیس سٹیل ہارڈ ویئر کلیمپس باہر بیٹھتے ہیں، دھوپ، بارش، اور درجہ حرارت میں سال بہ سال تبدیلیاں آتی ہیں۔ اگر مواد درست نہیں ہے، تو وہ تین سے پانچ سالوں میں زنگ آلود ہو جائیں گے۔ ہمارے مڈ کلیمپ اور اینڈ کلیمپ ایلومینیم الائے 6063-T5 سے بنائے گئے ہیں – جو پی وی ماؤنٹنگ انڈسٹری میں سب سے زیادہ ثابت شدہ اور وسیع پیمانے پر استعمال شدہ ایلومینیم گریڈ ہے۔ یہ بیرونی ماحول میں 20-25 سال کی سروس لائف کے ساتھ اعلی تناؤ کی طاقت، کم وزن، اور بہترین سنکنرن مزاحمت پیش کرتا ہے۔ سطح کا علاج اینوڈائزڈ ہے - قدرتی چاندی یا صاف ختم، آکسائڈ فلم کی موٹائی 8-10 مائکرون کے ساتھ۔ یہ پتلی فلم سنکنرن مزاحمت کو ڈرامائی طور پر بہتر بناتی ہے۔ بلیک اینوڈائزڈ یا الیکٹروفوریٹک کوٹنگ خصوصی ضروریات کے لیے بھی دستیاب ہے۔ ہارڈ ویئر سٹینلیس سٹیل 304 یا 316 ہے - بولٹ اور گری دار میوے جو ایلومینیم کے پرزے اب بھی اچھی حالت میں ہونے کے دوران زنگ نہیں لگیں گے۔ اینٹی سلپ پیڈ EPDM ربڑ (ایتھیلین پروپیلین ڈائین مونومر) سے بنے ہیں، جو کلیمپ اور ماڈیول فریم کے درمیان رکھے گئے ہیں۔ یہ پیڈ دو مقاصد پورے کرتے ہیں: یہ ہوا کے بوجھ کے نیچے پینل کی نقل و حرکت کو روکنے کے لیے رگڑ کو بڑھاتے ہیں، اور وہ ایلومینیم کے فریم کو کھرچنے یا خراب ہونے سے بچنے کے لیے کلیمپنگ فورس کو کشن کرتے ہیں۔ EPDM ربڑ UV مزاحم اور عمر کے خلاف مزاحم ہے، جو -40 ° C سے 80 ° C تک قابل اعتماد کارکردگی کا مظاہرہ کرتا ہے۔

ہم کس قسم کی پیشکش کرتے ہیں؟

آپ کو لگتا ہے کہ مڈ کلیمپ اور اینڈ کلیمپ کافی سیدھے ہیں – اور وہ زیادہ تر ہوتے ہیں۔ لیکن سالوں کے دوران، ہم نے سیکھا ہے کہ ایک سائز یقینی طور پر تمام فٹ نہیں ہوتا ہے۔ مختلف پروجیکٹس، مختلف پینلز، مختلف سائٹ کے حالات - یہ سب کچھ تھوڑا مختلف مانگتے ہیں۔ تو یہ ہے جو ہم اسٹاک میں رکھتے ہیں: معیاری مڈ کلیمپ - یہ آپ کے کام کے گھوڑے ہیں۔ وہ روایتی فریم والے کرسٹل لائن سلیکون پینلز میں فٹ ہوتے ہیں، جس طرح آپ وہاں کے 90% پروجیکٹس پر دیکھتے ہیں۔ 30mm سے 50mm تک ماڈیول موٹائی کے ساتھ ہم آہنگ۔ کچھ بھی پسند نہیں، صرف ٹھوس اور قابل اعتماد۔ معیاری اختتامی کلیمپ - ایک ہی خیال، لیکن بیرونی کناروں کے لیے۔ ایک ہی موٹائی کی حد، ایک ہی سیدھی تنصیب۔ وہ بالکل وہی کرتے ہیں جو انہیں کرنا چاہئے اور وہ اسے اچھی طرح سے کرتے ہیں۔

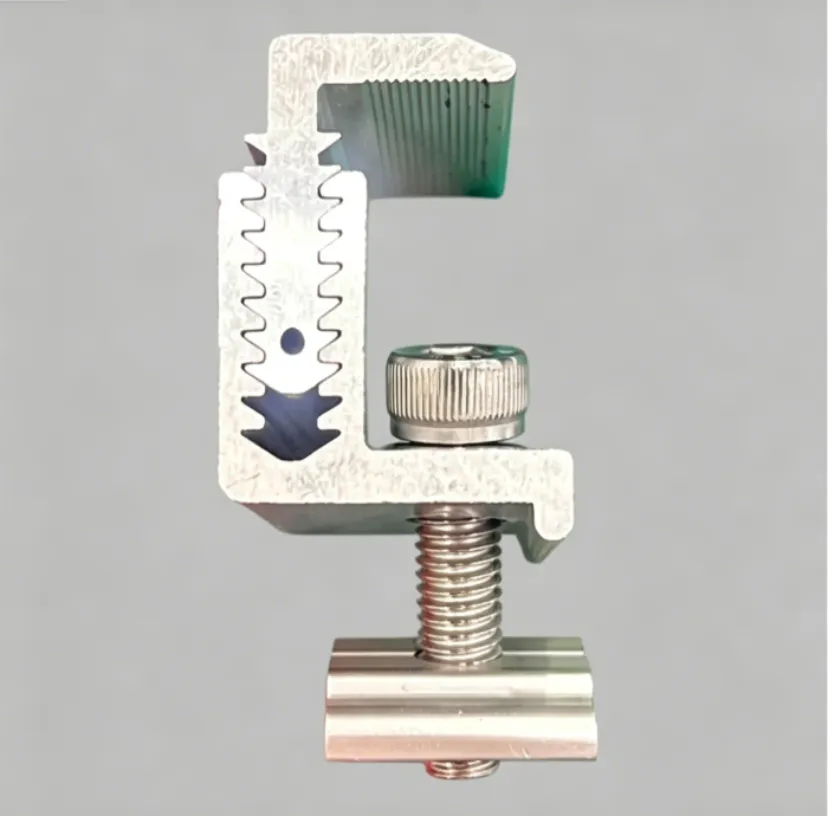

سایڈست وسط clamps

یہ وہ جگہ ہے جہاں چیزیں ہوشیار ہوجاتی ہیں۔ ایک سنگل کلیمپ متعدد موٹائیوں کا احاطہ کرتا ہے—یا تو 30/34/38/42 ملی میٹر یا ایک ماڈل میں 35/40/45/50 ملی میٹر۔ مزید یہ اندازہ لگانے کی ضرورت نہیں کہ آپ کو کس موٹائی کی ضرورت ہے، مزید چار مختلف کاموں کے لیے چار مختلف حصوں کو ذخیرہ کرنے کی ضرورت نہیں۔ ایک باکس پکڑو اور آپ زیادہ تر منظرناموں کے لئے احاطہ کر رہے ہیں. ایڈجسٹ ایبل اینڈ کلیمپس — ایک ہی سایڈست تصور، لیکن کنارے کی پوزیشنوں کے لیے۔ آپ کو آپ کی قطاروں کے سروں پر وہی لچک دیتا ہے۔ پتلی فلم کے وسط اور آخر کے کلیمپ - یہ ایک خاصیت ہیں۔ پتلی فلم کے ماڈیول معیاری کرسٹل لائن پینلز سے زیادہ پتلے ہوتے ہیں- ہم 5 سے 7.7 ملی میٹر کی بات کر رہے ہیں۔ باقاعدہ کلیمپ ان کو ٹھیک سے پکڑ نہیں پائیں گے۔ لہٰذا ہم ایک تنگ جبڑے پروفائل کے ساتھ سرشار بناتے ہیں، خاص طور پر کناروں کو نقصان پہنچائے بغیر پتلی فلمی پینلز کو محفوظ طریقے سے رکھنے کے لیے ڈیزائن کیا گیا ہے۔ یہ ہماری لائن اپ ہے۔ اگر آپ کو ان معیاری پیشکشوں سے باہر کسی چیز کی ضرورت ہے — ایک غیر معیاری موٹائی، ایک مخصوص لمبائی، ایک خاص تکمیل — ہم حسب ضرورت رنز بھی کر سکتے ہیں۔

تنصیب

سادہ، تیز، کوئی ڈرلنگ کی ضرورت نہیں کلیمپ کی تنصیب سیدھی ہے — خود پینلز میں ڈرلنگ نہیں ہے۔ معیاری طریقہ کار: ریلوں (U-چینل، C-چینل، یا ایلومینیم ریلوں) کو سپورٹ سٹرکچر پر لگائیں، PV پینلز کو اوپر رکھیں، ملحقہ پینلز کے درمیان درمیانی کلیمپ اور بیرونی کناروں پر اینڈ کلیمپس رکھیں، پھر بولٹ کو سخت کریں۔ ہر ماڈیول کو دو مڈ کلیمپ کی ضرورت ہوتی ہے، اور ہر قطار کو دو اینڈ کلیمپ کی ضرورت ہوتی ہے۔ ماڈیول کی موٹائی اور سائٹ کے حالات پر منحصر ہے، تجویز کردہ سخت ٹارک 8-15 N·m ہے۔ بہت ڈھیلا، اور پینل ہوا میں بدل جائیں گے؛ بہت تنگ، اور آپ کو ماڈیول فریم کو نقصان پہنچنے کا خطرہ ہے۔ ٹارک کی تفصیلی سفارشات ہر کھیپ کے ساتھ شامل ہیں۔

درخواستیں

چھتوں سے لے کر گراؤنڈ ماؤنٹس تک، کارپورٹس سے لے کر BIPV مڈ کلیمپس اور اینڈ کلیمپس تقریباً ہر قسم کی PV انسٹالیشن میں استعمال ہوتے ہیں۔ تقسیم شدہ چھتوں کا PV: نالیدار اسٹیل کی چھتیں، فلیٹ کنکریٹ کی چھتیں، ٹائل کی ڈھلوان چھتیں - ریلوں پر محفوظ پینلز کو کلیمپ کرتا ہے۔ گراؤنڈ ماونٹڈ سولر فارمز: وسط اور آخر کلیمپس کے ساتھ پینل کے ذریعہ دسیوں ہزار پینل جڑے ہوئے ہیں۔ کارپورٹس کے بارے میں کیا خیال ہے؟ ایک ہی کہانی — پینل کارپورٹ کے ڈھانچے پر چلتے ہیں، اور کلیمپ بالکل وہی کرتے ہیں جو وہ ہمیشہ کرتے ہیں: ہر چیز کو مضبوطی سے پکڑو۔

BIPV تھوڑا مختلف ہے کیونکہ پینل دراصل عمارت کا حصہ ہیں۔ لیکن اندازہ لگائیں کیا؟ آپ کو اب بھی کلیمپ کی ضرورت ہے۔ وہ اختیاری نہیں ہیں۔

اور ایمانداری سے، اس سے کوئی فرق نہیں پڑتا کہ آپ سنگل گلاس یا ڈبل ​​گلاس ماڈیول استعمال کر رہے ہیں، فلیٹ لی یا جھکا ہوا—مڈ کلیمپ اور اینڈ کلیمپ وہ گلو ہیں جو پوری صف کو ٹوٹنے سے روکتے ہیں۔ ان کے بغیر، آپ کے پاس ڈھیلے پینلز کے ڈھیر کے سوا کچھ نہیں ہے۔

ہماری مصنوعات کا انتخاب کیوں کریں؟

ہم اسے شوگر کوٹ نہیں کریں گے—Xiamen Honor Energy سالوں سے PV ماؤنٹنگ کاروبار میں ہے۔ ہم بخوبی جانتے ہیں کہ شمسی تنصیب میں چیزیں کہاں غلط ہوتی ہیں۔ کلیمپ چھوٹے ہوسکتے ہیں، لیکن وہ لوگوں کی توقع سے زیادہ کثرت سے ناکام ہوجاتے ہیں۔ ڈھیلے پیچ، بوڑھا ربڑ، پہنا ہوا اینوڈائزڈ کوٹنگ—ان میں سے کوئی بھی تفصیلات پوری صف کی حفاظت کو نقصان پہنچا سکتی ہے۔ اسی لیے ہم مواد پر کونے نہیں کاٹتے ہیں: 6063-T5 ایلومینیم، 304 سٹینلیس سٹیل، اور EPDM ربڑ—تمام ثابت شدہ، صنعت کے معیاری حل۔ مناسب اینوڈائزنگ کا مطلب ہے 20 سال کی آؤٹ ڈور سروس بغیر مسائل کے۔ ہماری وضاحتیں مارکیٹ میں موجود پینلز کی اکثریت کا احاطہ کرتی ہیں – 30 ملی میٹر سے 50 ملی میٹر موٹائی، بنیادی طور پر تمام احاطہ کرتا ہے۔ اور اگر آپ کو اپنی مرضی کے مطابق سائز کی ضرورت ہو، تو ہم یہ بھی کر سکتے ہیں۔ کلیمپ چھوٹے ہیں۔ لیکن ان کو کم نہ سمجھیں۔ اگر آپ کو قابل اعتماد کلیمپ کی ضرورت ہے جو آپ کو مایوس نہیں کرے گا، تو رابطہ کریں۔
